EQUIPOS DE DISTRIBUCIÓN DE AIRE


MANEJADORAS DE AIRE

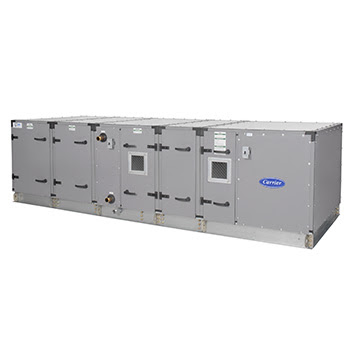

Las Manejadoras de aire son todos los equipos que cuentan con un abanico interno y serpentín de enfriamiento, donde el agua helada que viene de las tuberías intercambia calor con el aire que es impulsado por el abanico. Para este proyecto se están utilizando en su mayoría manejadoras tipo modulares-horizontal, con descarga del abanico antes del serpentín de enfriamiento (Draw thru supply fan). Los módulos vienen divididos en módulo de serpentín, banco de filtros de aire, abanico, caja de mezcla.

Cada equipo de manejadora de aire está identificado (TAG) como AHU-XX-YY, donde las XX se refieren al nivel de piso donde está ubicado el equipo y la YY se refiere al número correlativo distintivo de cada equipo. Nota: Los equipos Close Control Units (CCU) enfriados por agua tienen exactamente el mismo equipo y modelo 39M.


Arranque del Sistema

a. Pre-start up Antes de poner a funcionar el equipo se deben verificar las siguientes condiciones:  ⇉



  • Apertura de válvulas de cierre entrada y salida de agua. 
  • La válvula con actuador funciona correctamente. 
  • Los filtros de aire están colocados. 
  • Temperatura de agua de helada de suministro y retorno. 
  • La cuchilla eléctrica está en posición ON. 
  • El variador de frecuencia (VFC) está funcionando (si existe uno). 
  • Las cajas de volumen variable (VAV) están en la posición abierta (si existen).


b. Secuencia de Operación:

Las manejadoras de aire funcionaran en conjunto con la válvula con actuador (Bellimo), donde esta controla el flujo del agua helada, a través del serpentín según la temperatura sensada por el termostato o sensor de temperatura. El termostato o sensor de temperatura envía una señal a dicho actuador de válvula para abrir o cerrar el flujo de agua helada y así controlar la temperatura del aire de suministro al ambiente que suple la manejadora de aire.


c. Monitoreo Las variables a monitorear durante la operación son:

  • Temperatura de agua helada suministro. 
  • Temperatura de agua helada retorno. 
  • Presión de agua helada suministro. 
  • Presión de agua helada retorno. 
  • Temperatura del aire de suministro. 
  • Corriente de operación.

FAN COIL UNITS


Son manejadoras de aire de pequeña capacidad que se instalan en la zona que será climatizada. Estas cuentan con serpentín de enfriamiento enfriados por agua y filtros de aire.

Cada equipo Fan coil unit está identificado (TAG) como FCU-XX-YY, donde las XX se refieren al nivel de piso donde está ubicado el equipo y la YY se refiere al número correlativo distintivo de cada equipo. Para los Fan coil, existen un mismo Tag que aplican para varias unidades.
Arranque del Sistema

a. Pre-start up Antes de poner a funcionar el equipo se deben verificar las siguientes condiciones: 



  • Apertura de válvulas de cierre entrada y salida de agua. 
  • La válvula con actuador funciona correctamente. 
  • Los filtros de aire están colocados. 
  • Temperatura de agua de helada de suministro y retorno. 
  •  La cuchilla eléctrica está en posición ON.


b. Secuencia de Operación

Los Fan Coils funcionaran en conjunto con la válvula con actuador (Bellimo), donde esta controla el flujo del agua helada, a través del serpentín según la temperatura sensada por el termostato o sensor de temperatura. El termostato o sensor de temperatura envía una señal a dicho actuador de válvula para abrir o cerrar el flujo de agua helada y así controlar la temperatura del aire de suministro al ambiente que suple.




c. Monitoreo Las variables a monitorear durante la operación son:
  • Temperatura de agua helada suministro 
  • Temperatura de agua helada retorno 
  • Presión de agua helada suministro 
  • Presión de agua helada retorno 
  • Temperatura del aire de suministro 
  • Corriente de operación


COMPUTER ROOM AIR CONDITIONER CRV-040, PCW-029

Los Computer Room Air Conditioner (CRAC): son equipos de aire acondicionado de precisión que controlan la humedad relativa del ambiente climatizado, estos están instalados en cuartos de Informática.

El diseño de un sistema de aire acondicionado de precisión está previsto para operar en un rango amplio de temperaturas. Algunas tan bajas como -34,4 °C (-30 °F) y otras tan altas como 48,9 °C (120 °F). Los dispositivos electrónicos sensibles deben recibir mantenimiento en un entorno estable de 18 °C a 27 °C (64,4 °F a 80,6 °F) con una humedad de 5,5 °C (41,9 °F) en su punto de condensación y un 60% de humedad relativa con punto de condensación de 15 °C (59 °F). Las computadoras y el equipo de comunicaciones generan de seis a diez veces más densidad por calor que un espacio de oficina normal. Debe contar con la precisión necesaria para reaccionar rápidamente ante un cambio drástico en la carga de calor y prevenir fluctuaciones amplias de temperatura, lo cual es algo que no hace un sistema de calefacción, ventilación y aire acondicionado (HVAC).


Cada equipo CRAC está identificado (TAG) como CRAC-XX-YY, donde las XX se refieren al nivel de piso donde está ubicado el equipo y la YY se refiere al número correlativo distintivo de cada equipo. Para los CRAC, existen un mismo Tag que aplican para varias unidades.


Arranque del Sistema

a. Pre-start up Antes de poner a funcionar el equipo se deben verificar las siguientes condiciones: 

  • Apertura de válvulas de cierre entrada y salida de agua. 
  • La válvula solenoide funciona correctamente. 
  • Los filtros de aire están colocados. 
  • Temperatura de agua de helada de suministro y retorno. 
  • La cuchilla eléctrica está en posición ON.


b. Secuencia de Operación

 Los CRAC funcionan en conjunto con una válvula solenoide, donde esta controla el flujo del agua helada, a través del serpentín según la temperatura sensada por el termostato o sensor de temperatura del equipo. El termostato o sensor de temperatura envía una señal a dicha válvula solenoide para abrir o cerrar el flujo de agua helada y así controlar la temperatura del aire de suministro al ambiente que suple.

 c. Monitoreo Las variables a monitorear durante la operación son:
  • Temperatura de agua helada suministro 
  • Temperatura de agua helada retorno 
  • Humedad relativa del ambiente 
  • Presión de agua helada suministro 
  • Presión de agua helada retorno 
  • Temperatura del aire de suministro 
  • Corriente de operación

CRAC / MINIMATE 2

Los Computer Room Air Conditioner (CRAC) son equipos de aire acondicionado de precisión que controlan la humedad relativa del ambiente climatizado, estos están instalados en cuartos de Informática. El modelo Minimate 2 es un equipo de cielo con descarga horizontal de poca capacidad de enfriamiento.

Cada equipo CRAC está identificado (TAG) como CRAC-XX-YY, donde las XX se refieren al nivel de piso donde está ubicado el equipo y la YY se refiere al número correlativo distintivo de cada equipo. Para los CRAC, existen un mismo Tag que aplican para varias unidades.

Arranque del Sistema

a. Pre-start up Antes de poner a funcionar el equipo se deben verificar las siguientes condiciones: 

  • Apertura de válvulas de cierre entrada y salida de agua. 
  • La válvula solenoide funciona correctamente. 
  • Los filtros de aire están colocados. 
  • Temperatura de agua de helada de suministro y retorno, 
  • La cuchilla eléctrica está en posición ON.

b. Secuencia de Operación

Los CRAC funcionaran en conjunto con la válvula con actuador (Bellimo), donde esta controla el flujo del agua helada, a través del serpentín según la temperatura sensada por el termostato o sensor de temperatura. El termostato o sensor de temperatura envía una señal a dicho actuador de válvula para abrir o cerrar el flujo de agua helada y así controlar la temperatura del aire de suministro al ambiente que suple.

c. Monitoreo Las variables a monitorear durante la operación son:
  • Temperatura de agua helada suministro. 
  • Temperatura de agua helada retorno. 
  • Humedad relativa del ambiente. 
  • Presión de agua helada suministro. 
  • Presión de agua helada retorno. 
  • Temperatura del aire de suministro. 
  • Corriente de operación.
